愛媛県大洲市を流れる肱川水系河辺川に建設する山鳥坂ダム（2032 年完成予定）。
ダム本体建設のため、河辺川の流れを仮排水トンネルに流転させる「上流締切堤」にINSEM-ダブルウォール(DW)が採用され、2026 年1 月に完成しました。
工事概要
| 発注者 | 国土交通省四国地方整備局 山鳥坂ダム工事事務所 |
|---|---|
| 工事名 | 令和5-7年度 山鳥坂ダム仮排水トンネル工事 |
| 規 模 | INSEM-ダブルウォール H=13.6m、L=52.3m、W=97t マットギャビオン H=1.0m、ΣA=50.0㎡ |
| 施工期間 | 2025年11月10日～2026年１月23日（INSEM-ダブルウォール） |
| 日当たり施工量 | 127㎡ |

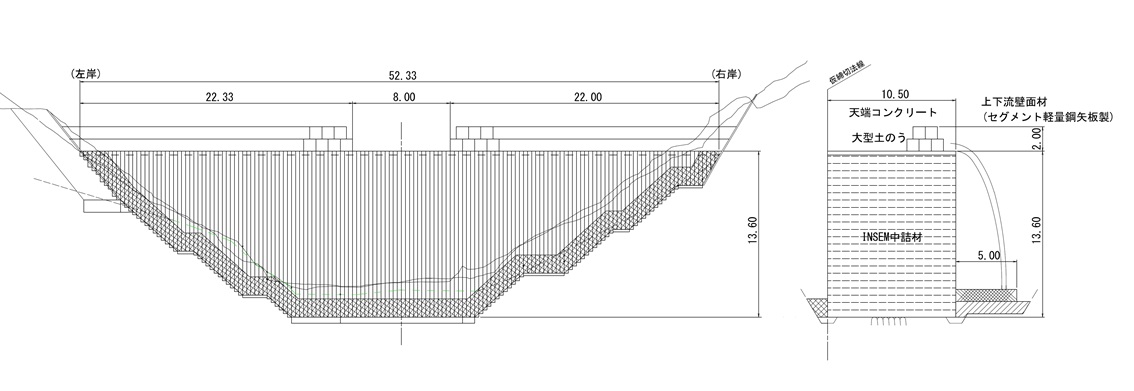

上流締切堤一般図および断面図

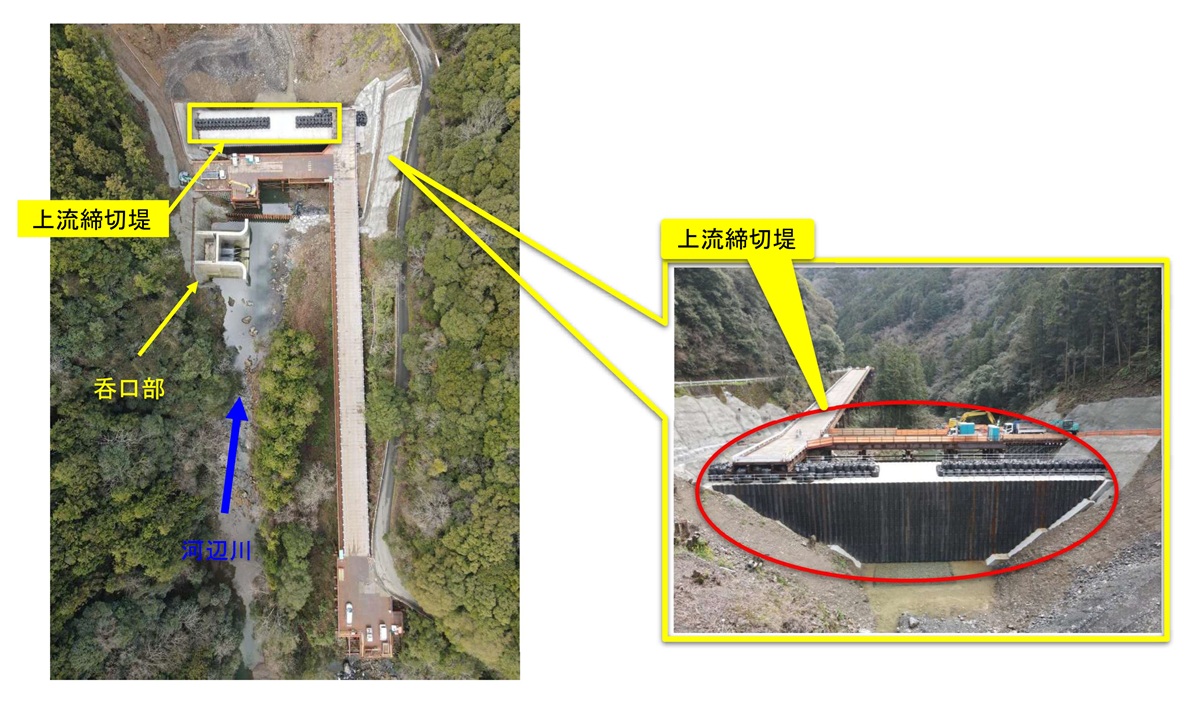

上流締切堤完成状況１）
INSEM-ダブルウォールは、現地発生土砂を有効利用することでコスト縮減、工期短縮が可能な工法です。当締切堤においても従来工法の重力式コンクリートに比べて約33%のコスト縮減2)が図られています。
施工現場は、狭小で施工ヤードの確保が困難な場所でしたが、建設機械の選定と組合せを最適化し、INSEM（ソイルセメント）混合ヤードを別途現場付近に設けることで滞りなく工事が進みました。締切堤の規模はV≒5,000m3ありましたが、約2ヶ月で完成しています。施工業者の方からは、従来工法より工期短縮ができたと高い評価をいただいております。
山鳥坂ダムに関する工事状況につきましては、国土交通省四国地方整備局山鳥坂ダム工事事務所のホームページにて紹介されています。是非ご覧ください。
出典
1）山鳥坂ダム工事事務所，仮排水トンネル，
https://www.skr.mlit.go.jp/yamatosa/yamatosakadam/pdf/tab4/nowconstract4.pdf
2）山鳥坂工事事務所ダム事業費等監理委員会，資料-2 山鳥坂ダム建設事業，令和7年5月26日，p22，
https://www.skr.mlit.go.jp/yamatosa/yamatosakadam/pdf/kanriiinkai/2025-4.pdf
