EXダブルウォール

EXダブルウォール(EXDW)

構造

EXダブルウォール工法

補強材にエキスパンドメタルを使用したダブルウォール構造の鋼製補強土擁壁です。
前面・背面そして上下をエキスパンドメタルで袋状に外部拘束補強した構造です。

中詰材に現地発生土砂を使用することができますので、環境面にも優れています。


特長

  • 現地発生土を有効活用した環境負荷の少ない自立式補強土擁壁です。
  • 前面・背面そして上下をエキスパンドメタルで袋状に包み込み拘束強化するため大きな耐荷力を有します。
  • 背面壁面材を上下連結して一体化しているため地震に対しても高い安定性を有します。
  • シンプルな構造で軽量、組立てが容易なため工期短縮・コスト縮減が図れます。
  • 土留擁壁・床固工・落石および崩壊土砂防護工など幅広い用途に適応可能です。

施工手順

exdw_03.jpg  arrow01.gif (2)中詰土の投入  arrow01.gif (3)2段目壁面ユニットの設置
 1.壁面ユニット設置    2.中詰土の投入・敷均し・締固め    3.2段目壁面ユニットの設置
斜タイ材・吸出し防止材(植生マット)を取り付けた壁面材と背面材をコイルと丸棒を使って連結し、前背面が一体の壁面ユニットを組立て設置します。
  勾配と通りを確認後、中詰土の投入・敷均しをして1層の仕上がり厚30cmになるよう締固めます。転圧は小型転圧機により、壁面に平行に走行して行います。
  組立てた次の段の壁面ユニットを背面においてコイルと丸棒で連結し一体化します。その後、中詰土の投入・敷均し・締固めを行います。

(4)壁面ユニットの設置と中詰めの繰り返し  arrow01.gif (5)完成
 4.壁面ユニットの設置と中詰めの繰り返し    5.完成
次の段の壁面ユニット設置と中詰めを交互に繰り返して天端まで仕上げます。





比較工法(商品)

大型ふとんかご工、鋼製枠工ほか

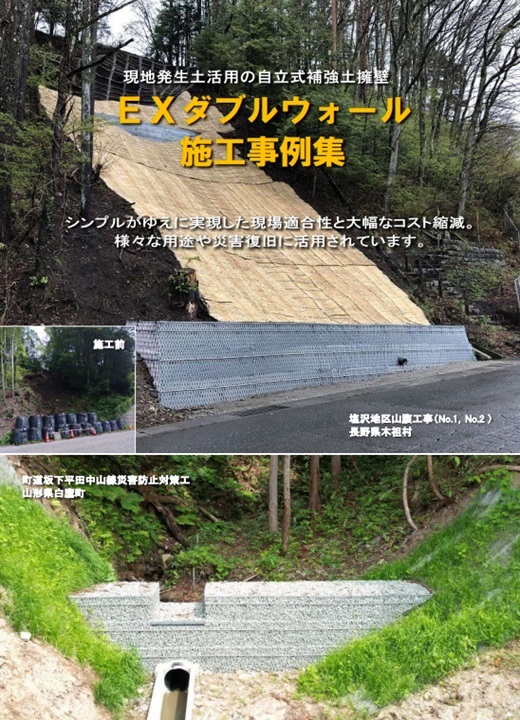

EXダブルウォール 施工事例

鹿児島県 山添地区   金沢国道事務所 女原砂防工事   岡山県 県道高梁旭線
鹿児島県 南薩摩地域振興局
山添地区
床固工(透水型)
  国土交通省 金沢河川国道事務所
女原砂防工事
導流堤
  岡山県 備前県民局
県道高梁旭線
落石対策工

神奈川県 柏木治山工事   名四国道事務所 23号蒲郡BP金野豊沢道路   名四国道事務所 23号蒲郡BP金野豊沢道路
神奈川県県西地域県政総合センター
柏木治山工事
土留工
  国土交通省 名四国道事務所
23号蒲郡BP金野豊沢道路
崩壊土砂待受擁壁(1)
  国土交通省 名四国道事務所
23号蒲郡BP金野豊沢道路
崩壊土砂待受擁壁(2)
