もたれブロック・ノン

もたれブロック・ノン(MBLN)

概要

もたれブロック・ノン

新技術情報提供システム(NETIS)登録 KK-120034-A

エキスパンドメタルを用いた二重壁構造の鋼製もたれ式擁壁です。二重壁構造にしたことで、地山掘削を最小化することができ、ブロック積みに代わる擁壁として適用できます。
切土を極力抑え、低コストと耐久性が求められる林業専用道・森林作業道はもちろん、迅速性が要求される災害復旧の現場、路側擁壁、切土法面法尻擁壁に最適です。
全国の多様な場所で多くの実績があり、ニーズの高い商品となっております。

  もたれブロック・ノン

特長

  • ブロック積みと比べても、壁面ユニット重量12.7kg/個と軽量でシンプル。運搬・設置が容易。
  • 壁体幅は、もたれ式としての安定と中詰土の施工から決まる。最小幅0.8〜1.4m。
  • 切土によって発生した岩砕、磯質土を活用(現地発生土の活用)。
    (適材が得られない場合は、クラッシャーランを使用)
  • コンクリート不要のため養生期間が無用。工期が大幅に短縮できる。
  • ブロック積擁壁に比べて約35%のコスト縮減。
  • 標準設計が完備されており、設計・積算が容易。迅速な対応が可能。

施工手順

(1)壁面ユニット設置  arrow01.gif (2)裏込め材の投入と突き固め  arrow01.gif (3)中詰材の投入、敷均し、締固め
 1.壁面ユニット設置    2.裏込め材の投入と突き固め    3.中詰土の投入・まき出し・締固め

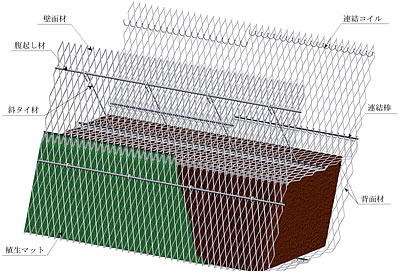

斜タイ材・吸出し防止材(植生マット)を取付けた壁面材と背面材をコイルと丸棒を使って連結し、前背面が一体の壁面ユニットを組立て設置します。   背面材の背面と切土面との間は、礫質土を投入し、月棒でしっかり突き固めます。   勾配と通りを確認後、中詰土の投入・敷均しをして1層の仕上がり厚30㎝になるよう締固めます。転圧は小型転圧機により、壁面に平行に走行して行います。

(4)壁面ユニット設置、中詰めの繰り返し  arrow01.gif (5)完成
 4.壁面ユニット設置、中詰めの繰り返し    5.完成
組立てた次の段の壁面ユニットを、背面においてコイルと丸棒で連結し一体化します。それと中詰めを交互に繰返して擁壁の天端まで仕上げます。





比較工法(商品)

ブロック積み、かごマット、かご枠 など

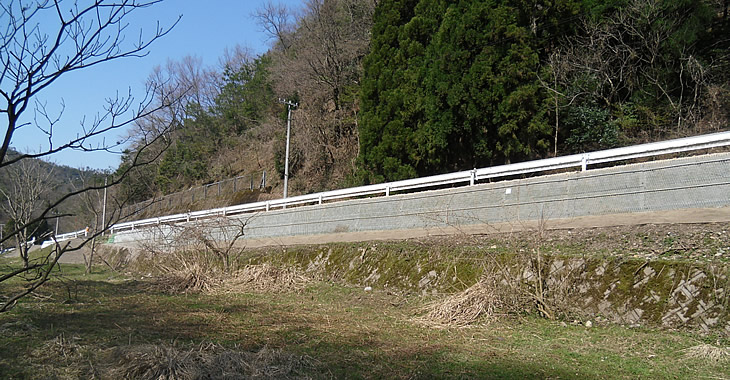

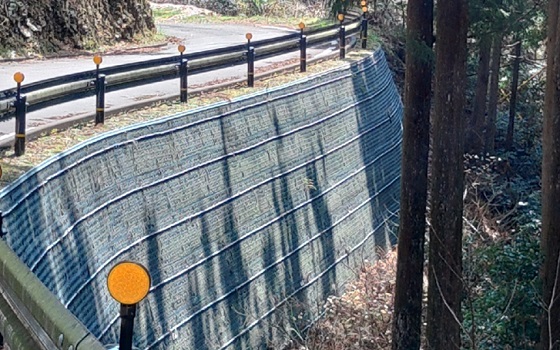

もたれブロック・ノン 施工事例

もたれブロック・ノン   もたれブロック・ノン   もたれブロック・ノン   もたれブロック・ノン

もたれブロック・ノン   もたれブロック・ノン   もたれブロック・ノン   もたれブロック・ノン

もたれブロック・ノン   もたれブロック・ノン   もたれブロック・ノン   もたれブロック・ノン
