SBポストアンカー

SBポストアンカー(SBPA)

概要

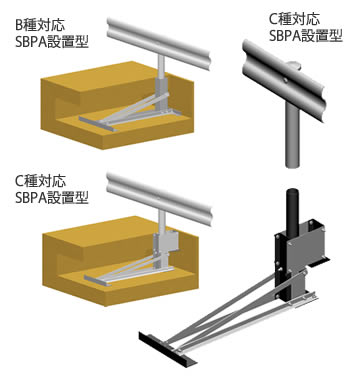

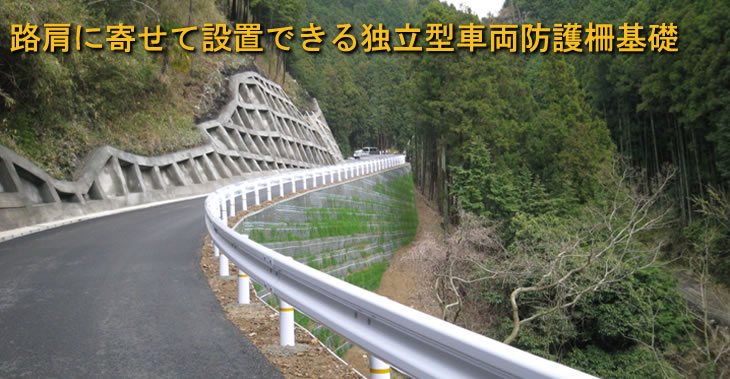

路肩に寄せて設置できる独立型車両防護柵基礎 SBポストアンカー SBPA

SBポストアンカーは、鋼製部材を現地で組み立て構築するガードレール基礎です。路肩に寄せて設置でき、それでいて擁壁には一切衝突荷重を波及させないC種・ B種対応の独立型防護柵基礎です。

  SBポストアンカー

特長

  • システムの内部で力の平衡を保つことによって、外部のシステム(擁壁)には一切力を波及させません。
  • 何ら制約をうけることなく、ガードレール支柱を壁際0.3mまで寄せることができます。
  • 擁壁からは全く独立した存在ですので、設計に際してのパラメータは、<自動車衝突荷重>だけにしぼることができ、単純明快そのものです。
  • 衝突による損傷時の取替えは上部支柱材のみですみます。

SBポストアンカー(C種)の動画

鋼球を自由落下させ、車両の衝突を再現しています。
壁面には一切影響が及んでおらず、擁壁は健全な状態を保持できています。
*下記はC種の動画になります

 *YouTubeがご覧になれない方はこちらから
  • SBポストアンカー 実験
  • SBポストアンカー 実験
  • SBポストアンカー 実験
  • SBポストアンカー 実験
  • SBポストアンカー 実験
  • SBポストアンカー 実験
  • SBポストアンカー 実験

SBポストアンカー(C種)の施工手順

SBポストアンカー (1)設置箇所の締固め・整地と部材の組立て  arrow01.gif (2)SBポストアンカー設置  arrow01.gif SBポストアンカー(3)ガードレール支柱の建て込み
 1.設置個所の締固め・整地と部材の組立て    2.SBポストアンカー設置    3.ガードレール支柱の建て込み
設置個所をしっかり締固め、整地するとともに、SBポストアンカーを組立てておきます。ボルト接合だけで、すべて組立てることができます。   組立てたSBポストアンカーを所定の間隔に設置しします。   下部支柱材の天端まで中詰土をまきだし、控えアンカー材の位置から締固めます。支柱内管を取付けたら、鋼管と下部支柱材の隙間に砂とモルタルを充填します。

SBポストアンカー(4)完成  arrow01.gif SBポストアンカー(4)完成
 4.支持枠材の組立て    5.完成
支持枠材を取付け後、枠材の天端まで中詰土をまきだし締固めます。


SBポストアンカー(B種)の動画

*下記はB種の動画になります

 *YouTubeがご覧になれない方はこちらから

SBポストアンカー(B種)の施工手順

SBポストアンカー 設置個所の締固め・整地と部材の組立て  arrow01.gif SBポストアンカー設置  arrow01.gif SBポストアンカー ガードレール支柱の建て込み
 1.設置個所の締固め・整地と部材の組立て    2.SBポストアンカー設置    3.ガードレール支柱の建て込み
設置個所をしっかり締固め、整地するとともに、SBポストアンカーを組立てておきます。ボルト接合だけで、すべて組立てることができます。   組立てたSBポストアンカーを所定の間隔に設置しします。   角型鋼管の下部20㎝を砂で埋め、ガードレール支柱(Φ133.3)を角型鋼管の下部40㎝まで挿入します。ガードレールを取付けたら、鋼管と支柱の隙間に砂とモルタルを充填します。

SBポストアンカー完成
 4.完成
支持枠材を取付け後、枠材の天端まで中詰土をまきだし締固めます。


比較工法(商品)

独立型防護柵基礎(プレキャストガードレール基礎)

SBポストアンカー 施工事例

SBポストアンカー SBPA 施工事例   SBポストアンカー SBPA 施工事例   SBポストアンカー SBPA 施工事例   SBポストアンカー SBPA 施工事例

SBポストアンカー SBPA 施工事例   SBポストアンカー SBPA 施工事例   SBポストアンカー SBPA 施工事例   SBポストアンカー SBPA 施工事例

SBポストアンカー SBPA 施工事例   SBポストアンカー SBPA 施工事例   SBポストアンカー SBPA 施工事例
