残存型枠工 SSSフォームレス
U形薄型鋼板を用いた残存型枠
NETIS登録番号 CB-990036ｰV（掲載終了）
●壁面パネルの軽量化＜Speedy＞
●転落防止用安全柵を兼用＜Safety＞
●コスト縮減＜Saving＞
●コンクリート施工の合理化
| カテゴリ | 残存型枠 |
|---|---|
| 用 途 | 砂防堰堤、治山ダム、コンクリート擁壁等の型枠、横継目 |
| キーワード | 足場不要、省力化、コスト縮減 |

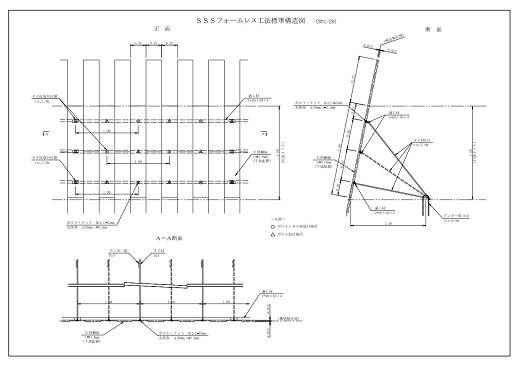

残存型枠工 SSSフォームレスの構造

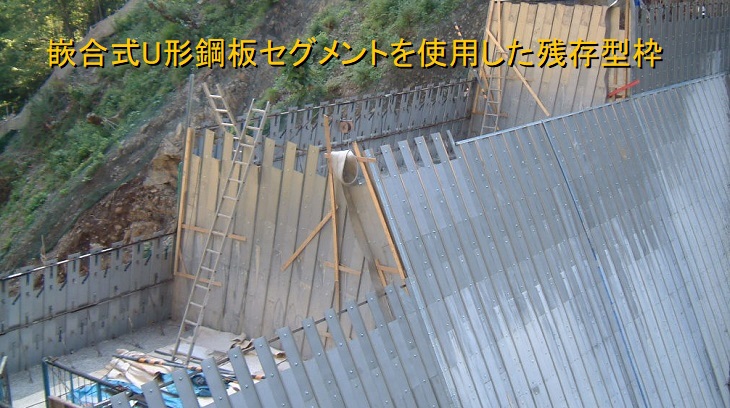

SSSフォームレス工法は壁面パネルに軽量なU形薄型鋼板を使用することで、省力化、安全性、コスト縮減を図った鋼製残存型枠工法です。
壁面パネルのＵ型鋼板はきわめつきの軽さで、パネルを篏合していくだけで型枠を構築できます。
・人力による運搬・組立てが容易、組立てが速い
・転落防止柵の役割も兼用できるので安全に施工できる
・切断加工が容易なため地山との取合い部・間詰・側壁護岸にも自在に対応できる
・廃材を削減でき環境にもやさしい
・資材ヤードのスペースが小さく済む
など多くの利点を有している工法です。
一般型枠・コンクリート製残存型枠からの変更や既設砂防堰堤の改築に伴う腹付けコンクリート工事などさまざまな用途でご使用いただけます。
残存型枠工 SSSフォームレスの特長
壁面パネルの軽量化＜Speedy＞

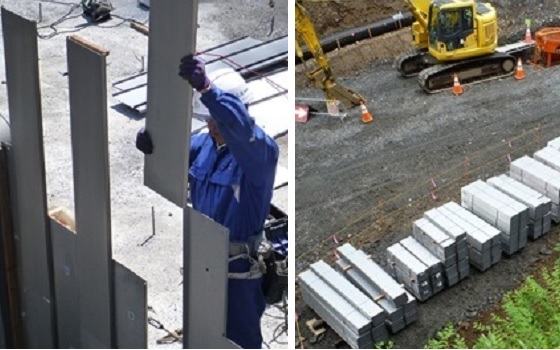

壁面パネルは嵌合継手を有したU形薄型鋼板で、1枚当たり8kg（L=2.0m）。既存のコンクリート系残存型枠に比べて圧倒的に軽いため、運搬・組立が容易。
転落防止用安全柵を兼用＜Safety＞

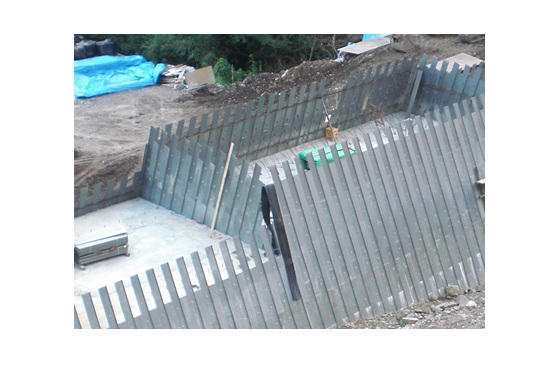

壁面パネルは千鳥に配置され、先行する鋼板が転落防止安全柵の役割を兼ねており、型枠の組立作業は全て内側から行うことができる。
コスト縮減＜Saving＞
組立て作業にクレーンを使用する必要がなく、また工期短縮や作業環境の改善ができることから全体的なコスト縮減が図れる。
コンクリート施工の合理化
SSSフォームレスを横継目にも使用することで、コンクリート打設は隣接ブロックで同時打設が可能になるので、施工の合理化が図れる。

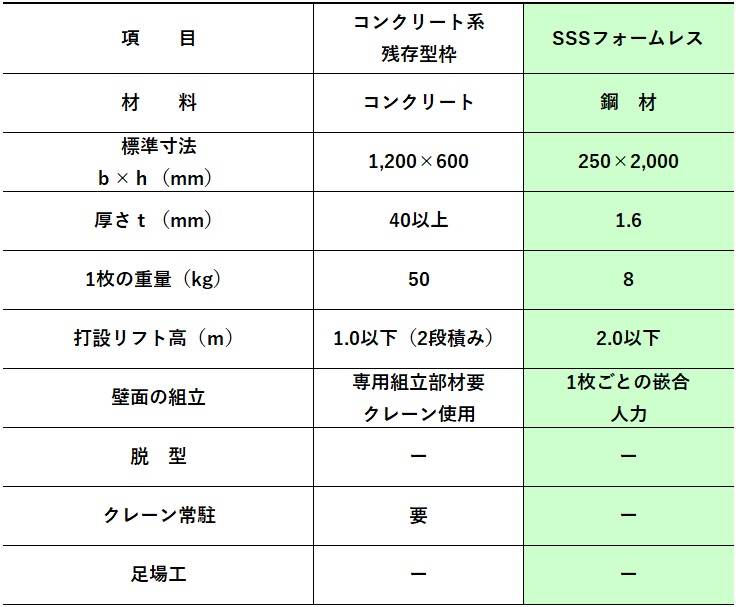

既存型枠との比較

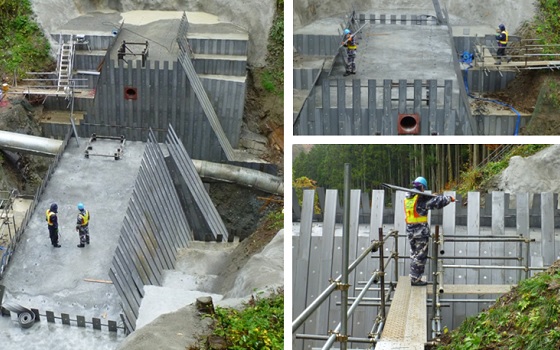

残存型枠工 SSSフォームレスの施工手順
施工基面の確認
壁面パネルの設置位置は高さを揃えるために整地し、基礎コンクリートの設置や、写真のように高さ調整およびズレ防止用に山形鋼を設置します。
最下段壁面パネルの設置
丘組みしたパネルに通し材とタイ取付け座金を設置してボルト・ナットで固定し、所要の勾配となるよう調整して所定位置に設置します。
壁面パネルの設置

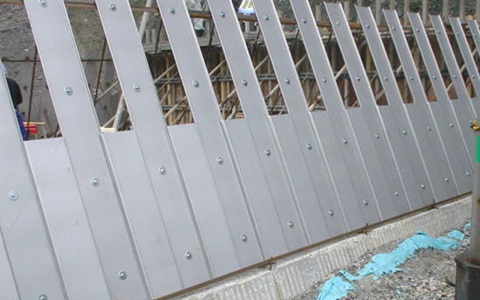

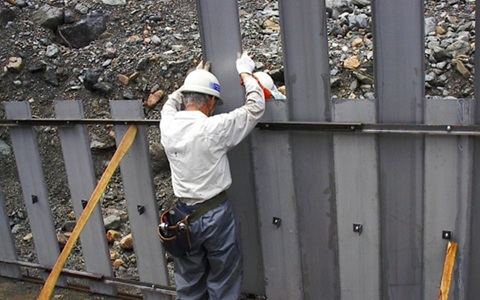

有孔パネル、無孔パネルを千鳥配置となるよう交互にはめこんでいきます。有孔パネル上部に通し材を設置しパネルの通りを揃えます。
タイ材の固定

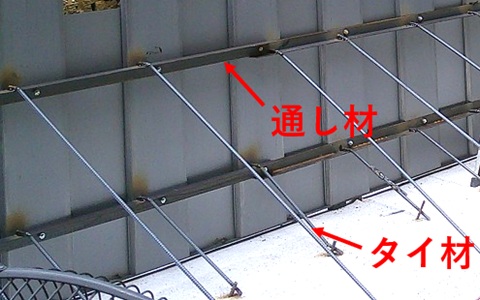

壁面パネルを所定の位置および勾配に調整し、タイ材をタイ取付座金とアンカー筋に溶接して固定します。
コンクリート打設
鋼板セグメントとコンクリートが一体化するよう打設時において十分に締固めを行います。

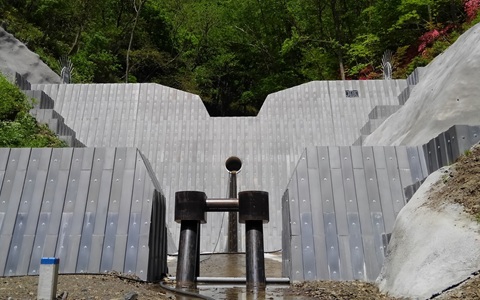

完成
残存型枠工 SSSフォームレスの導入事例
