マットギャビオン
マットギャビオン(MGBN)
構造

マットギャビオンは、素材にエキスパンドメタルを使用し、栗石・割栗石を中詰したかご工です。 |
![]() |
特長
- 伝線性がない。
- 溶融亜鉛メッキが施され、耐用年数は実用上半永久的。
- 中仕切網の剛性が高いため、機械による中詰石の投入が容易。

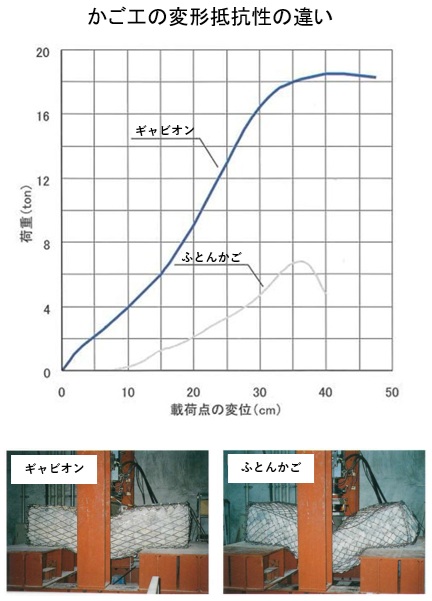

- 強い衝撃にも破断することなく自身が凹んで、吸収できる高い耐久性と柔軟性。
- 部材の加工を極力減らしたことで、経済性に優れる。
施工手順
![]() |
![]() |
![]() |
![]() |
![]() |
1.吸出し防止材敷設、底面材・隔壁材の設置 | 2.隔壁材同士の接続 | 3.中詰材の投入 | ||
土砂面と接する底面及び側面に吸出し防止材を敷設し、底面材を所定の位置に設置します。隣り合う底面材同士は一目(20cm)重ねます。そこに底面連結材で隔壁材と嵌め合わせて、連結棒を差込み固定します。 | 隔壁材が突き合う交点で、隔壁材同士を連結コイルで接続します。隔壁材の設置が終わりましたら、天端連結材を取り付けます。 | 中詰材は、栗石Φ150~200を使用します。壁面際は空隙が生じやすいため、空隙が少なくなるよう詰め石に注意してください。 | ||
![]() |
![]() |
![]() |
||
4.天端材の取り付け | 5.完成 | |||
上部に天端材を設置し、隣り合う天端材同士は、一目(20㎝)重ねます。そこに、天端連結材で隔壁材と嵌め合わせ、連結棒を差込み固定します。 | ||||

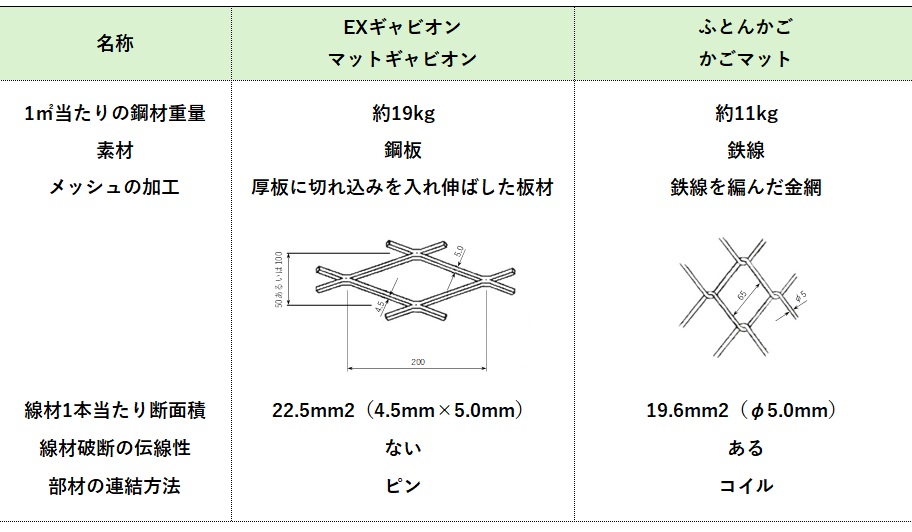

比較工法(商品)
かごマット など

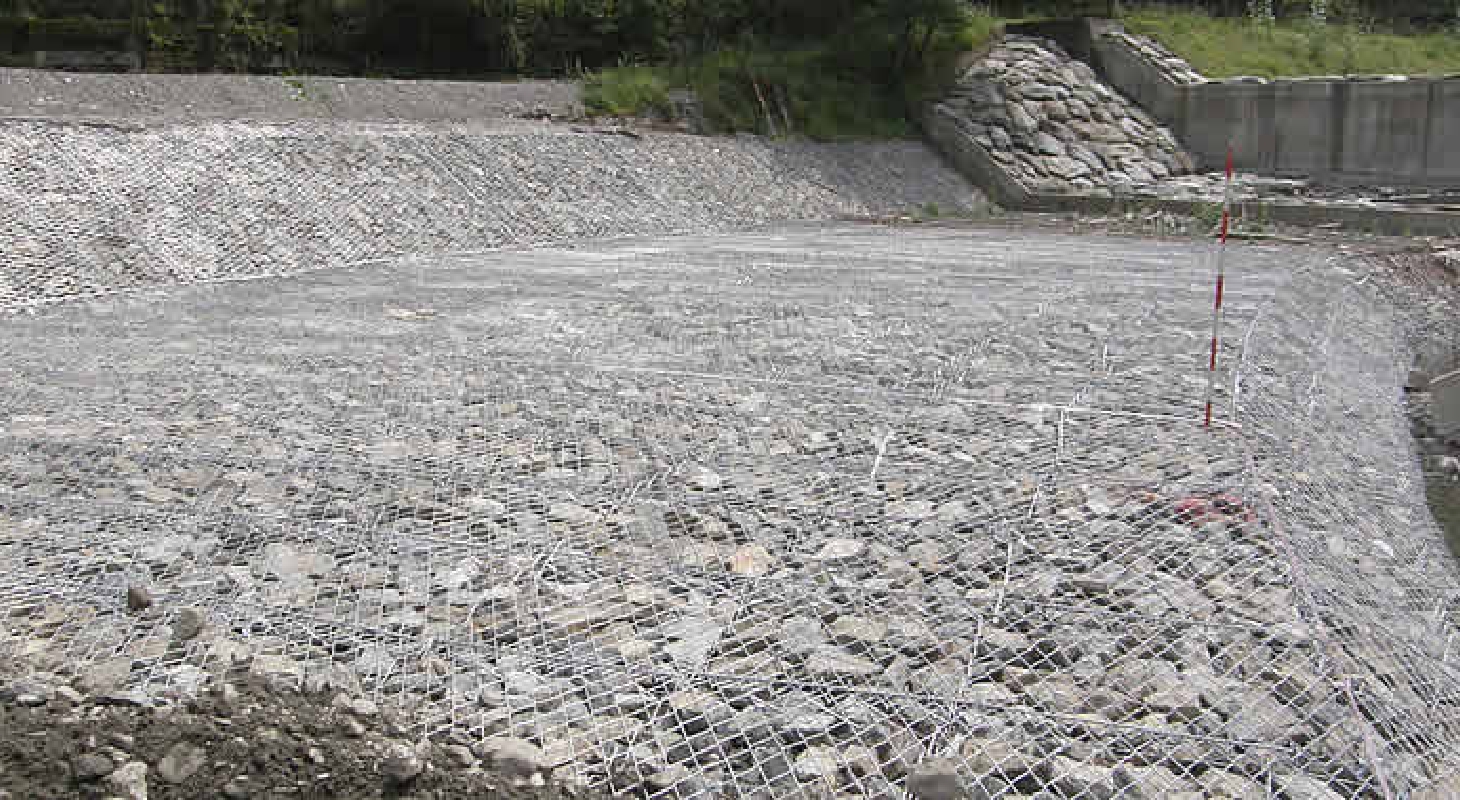

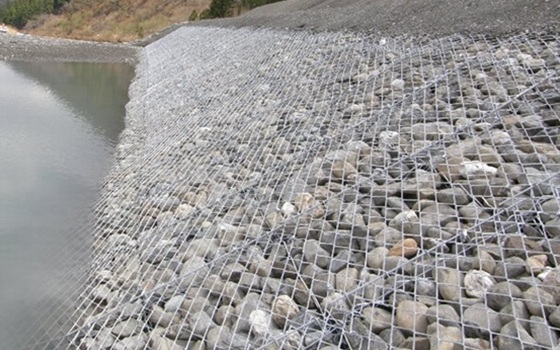

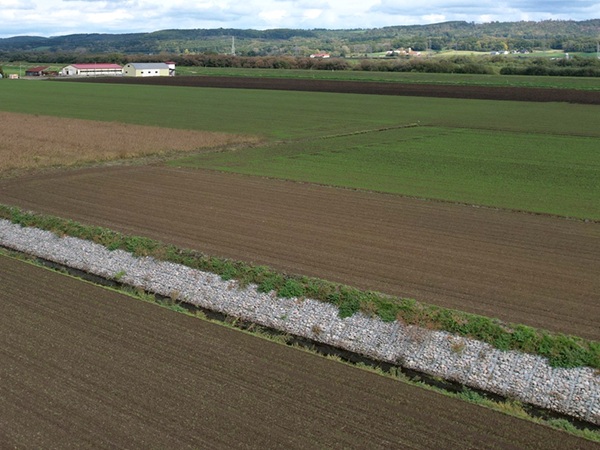

マットギャビオン 施工事例
CONTACT
こんなお悩み・ご質問ございませんか?お気軽にまずはご相談下さい。
中詰土が悪くて締固めが難しい時の対処方法はありますか?
セメント等で改良する方法など、土の性状によっていろいろと対処できます。
基礎地盤の変形に追随できる擁壁はありますか?
地盤条件に適応した工法をご提案致します。
狭い進入路しかない現場なのですが施工できますか?
部材がコンパクトで資材運搬量も少ないので、狭い進入路でも施工できます。
防災調節池ダムのコスト縮減と工期短縮を図る工法はありますか?
コンクリートダムに比べてコスト縮減と工期短縮が図れる工法があります。
