1．設計するにあたっての課題

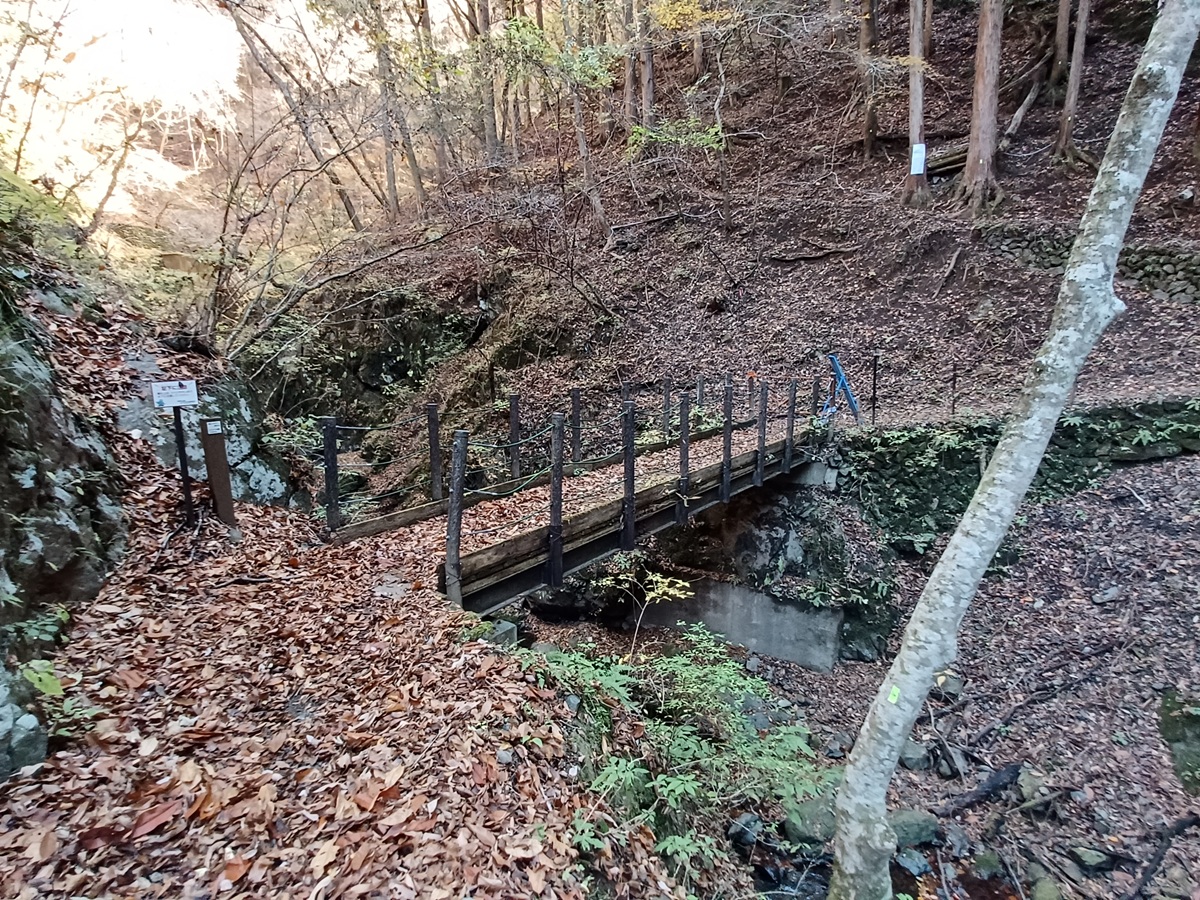

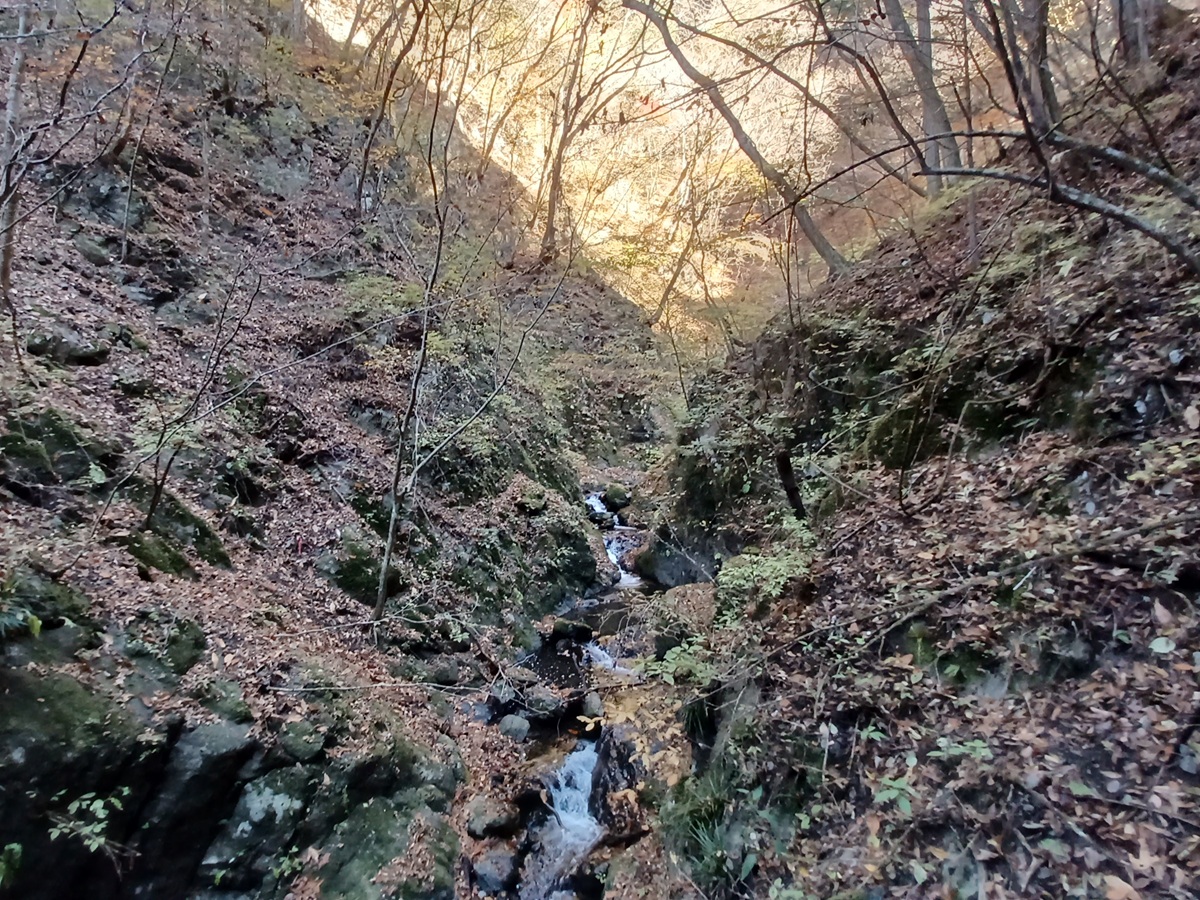

・沢部を横断する箇所は谷幅が狭く急峻な地形であり、対象流量（100年確率洪水61㎥/s）の排水路構造をコルゲート管渠形式にすると、通水断面の直径が大きくなり（安全率を考慮すると4.0ｍ近くになる）現地での設置が難しい。
・車両が通行できる幅員を確保し、景観にも配慮した構造にする。
・車両が通行できる幅員を確保し、景観にも配慮した構造にする。
2．解決するために実施したダブルウォール
・スリット形式の開渠形式とし、上下流面の基礎コンクリートを兼ねた土砂止めを設けスリット両壁面は鋼矢板壁面アンカーウォール補強土壁としました。
・開渠上部の道路面はグレーチングをダブルウォール鋼矢板壁面とコンクリート版構造で支持し、10ｔ車の走行荷重に対応できる構造にしています。
・下流面をL型エキスパンドメタルユニットとし緑化できる構造にしています。

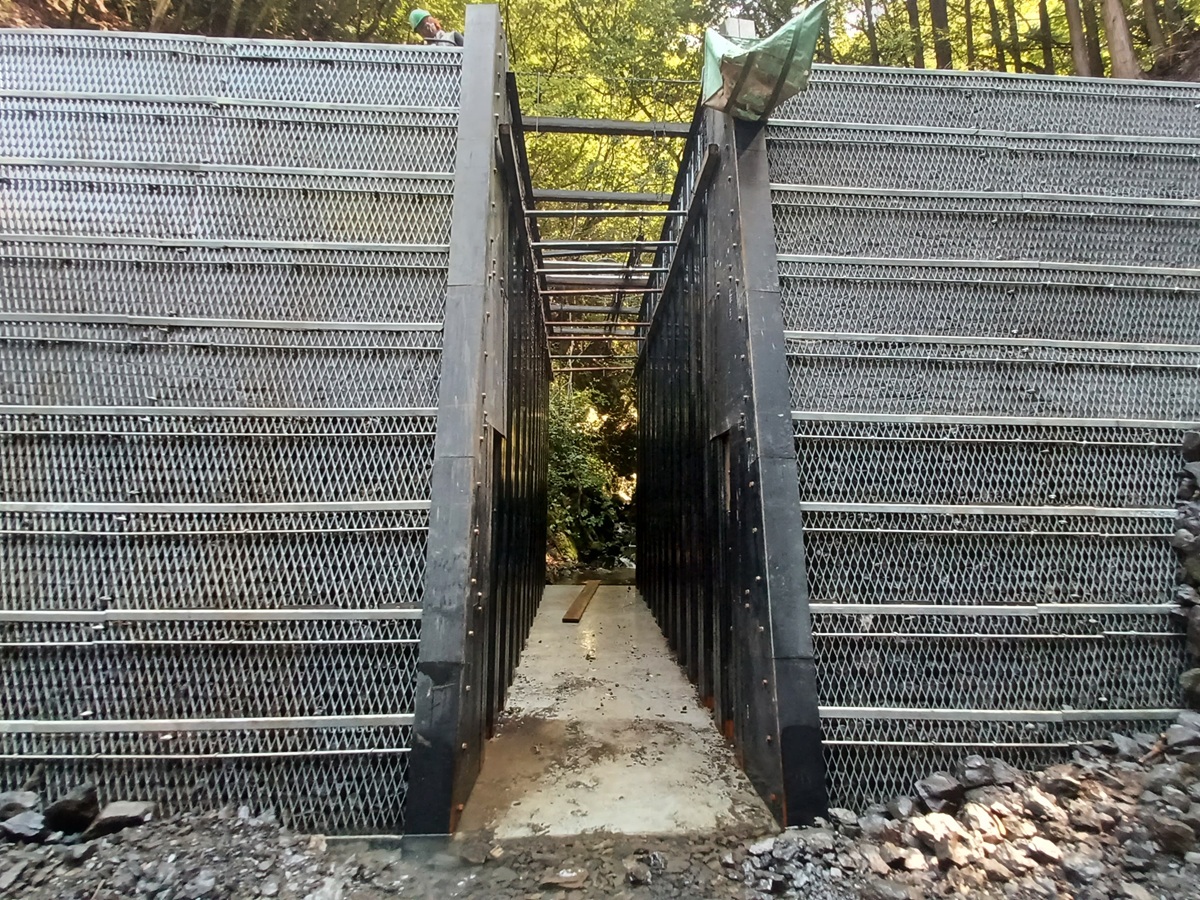

スリット形式の開渠形式

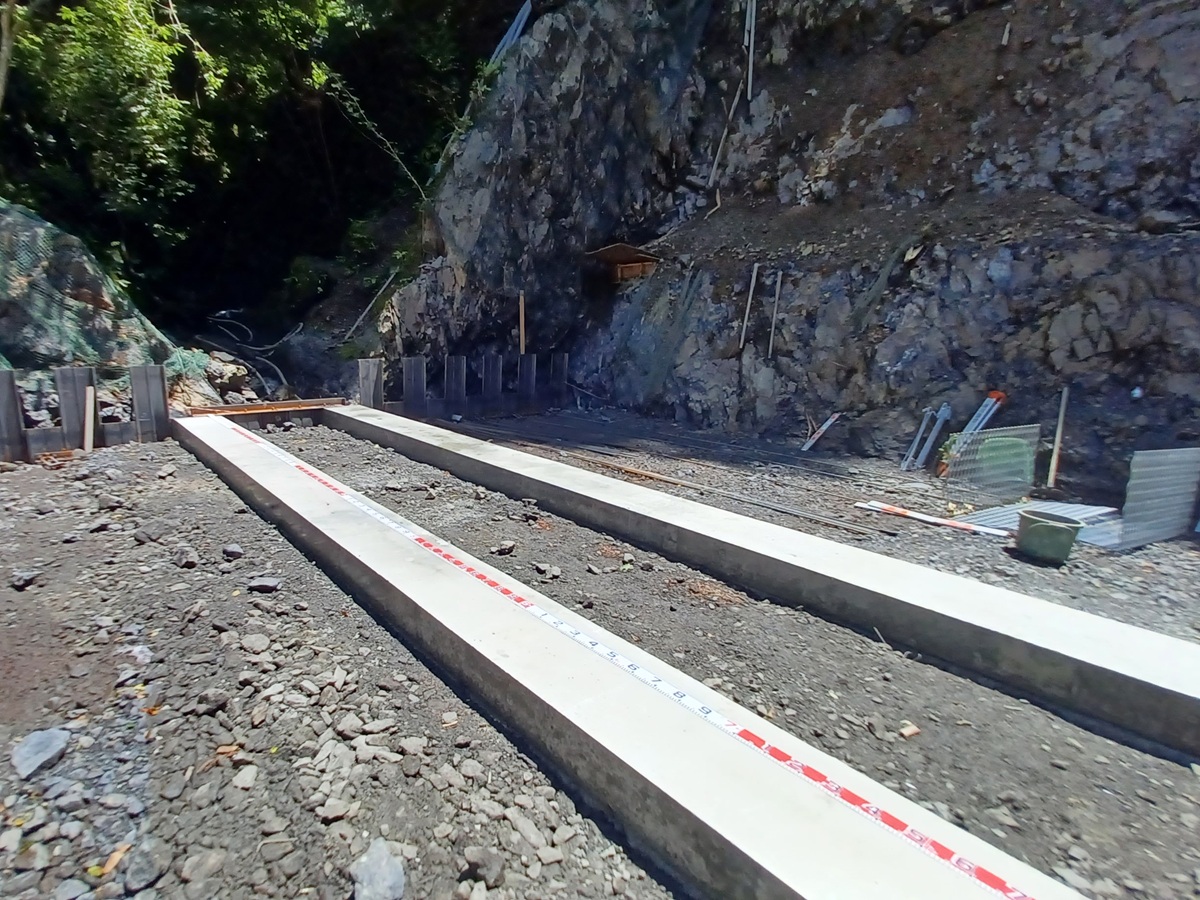

基礎コンクリートを兼ねた土砂止め

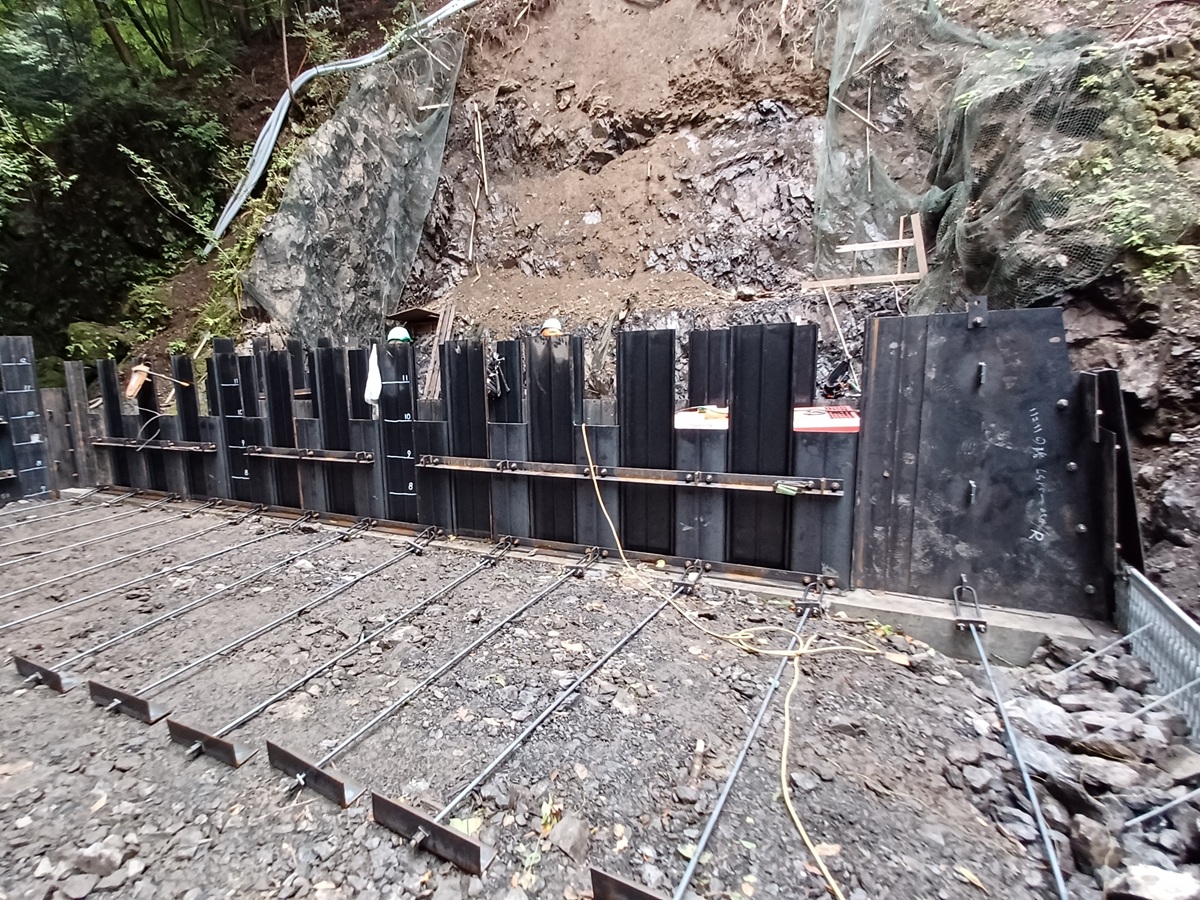

スリット両壁面の鋼矢板壁面アンカーウォール

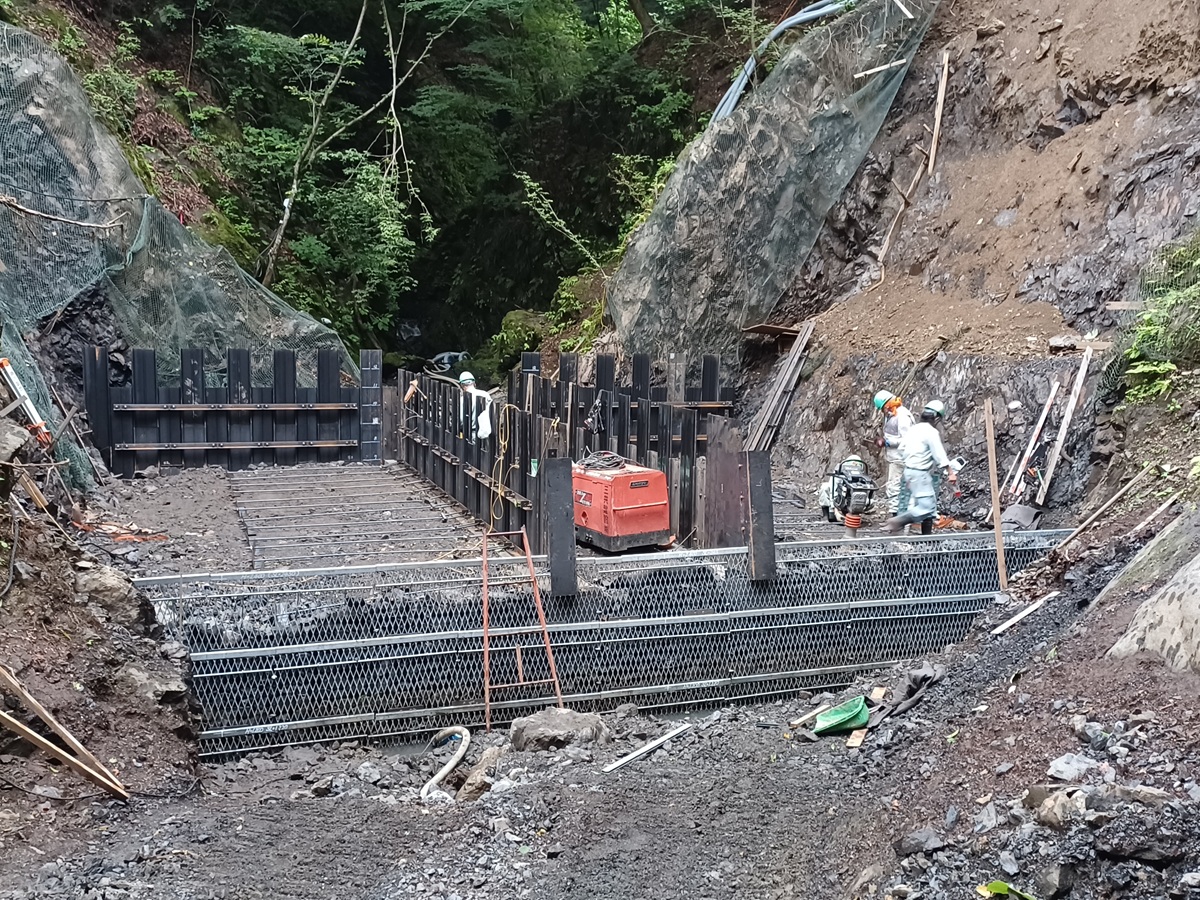

スリット両壁面の鋼矢板壁面アンカーウォール

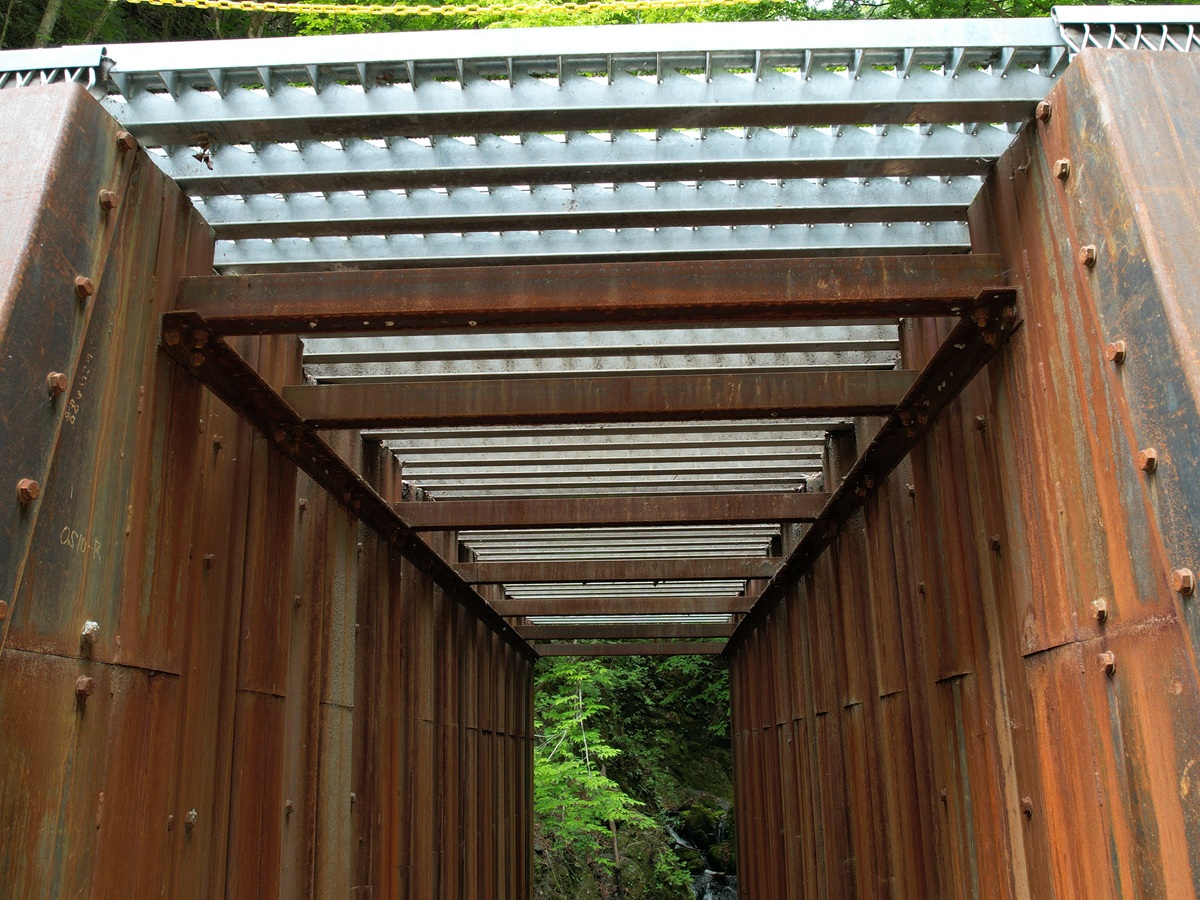

開渠上部の道路面のグレーチング

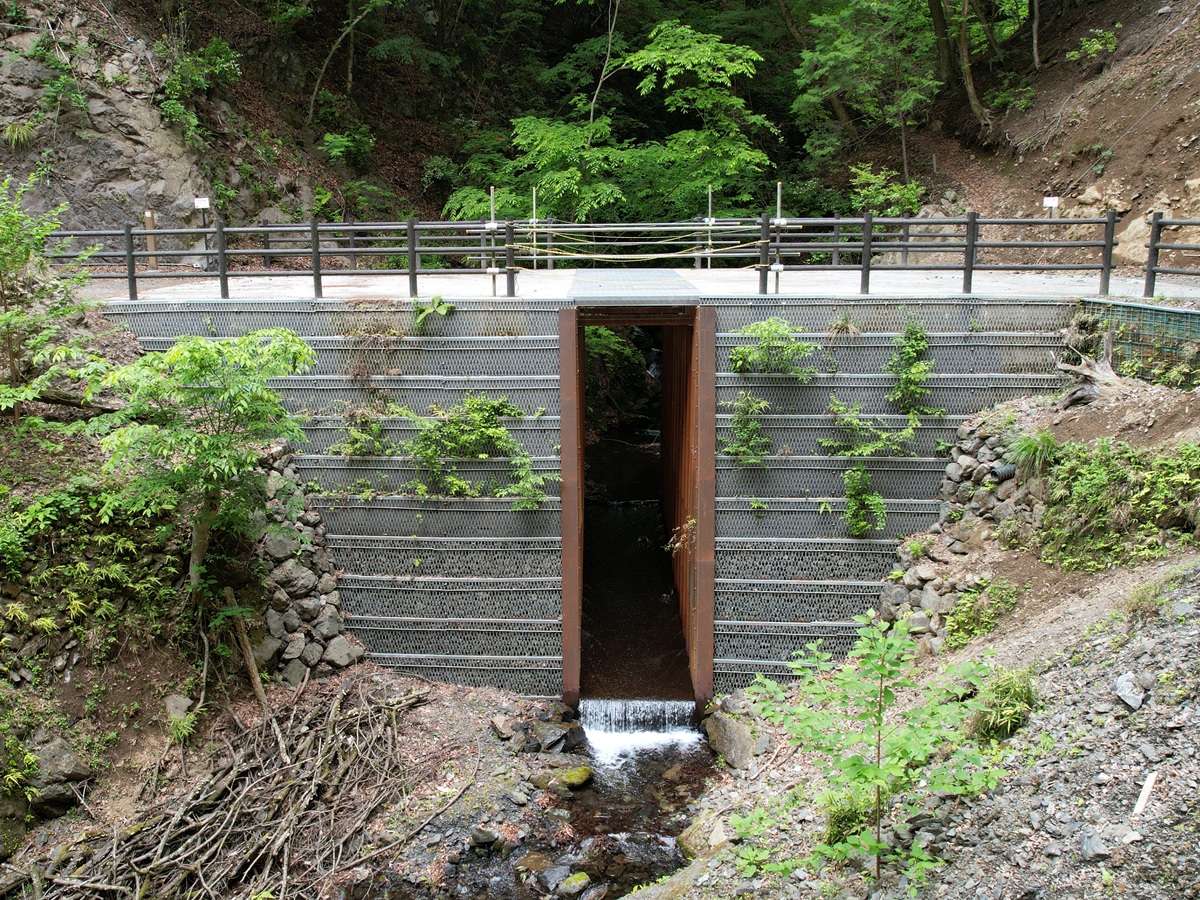

エキスパンドメタルユニットを使用し緑化した下流面◇詳しくはダブルウォール関連のリーフレットをご覧ください。
