多角形EXセルの最新事例　道路災害での早期復旧工法

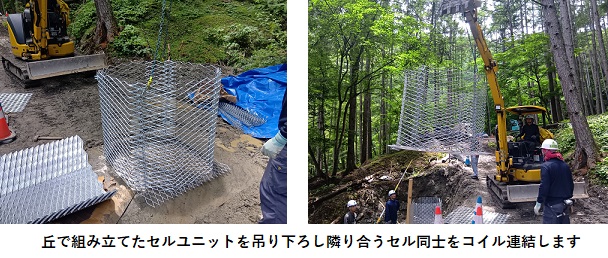

多角形EXセルは独立した八角形のエキスパンドメタルセル殻ユニットに礫や土砂を中詰して構築する大型かご構造物です。
林道の路肩崩落箇所を多角形EXセルで復旧した事例をご紹介します。

多角形EXセルのページはこちら

本案件は国有林内の奥地に位置し、生コンの運搬には遠距離地域となることから現地発生土砂等の利用可能なこと、また、護岸工としての機能も兼ね備えた構造が必要なことから多角形EXセルが採用されました。 　

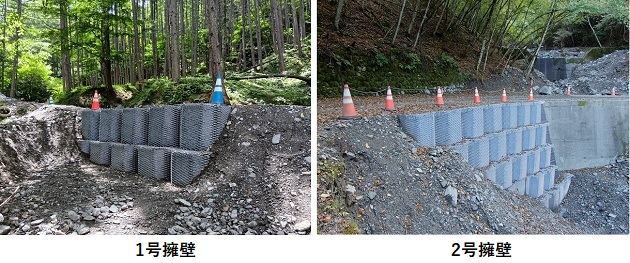

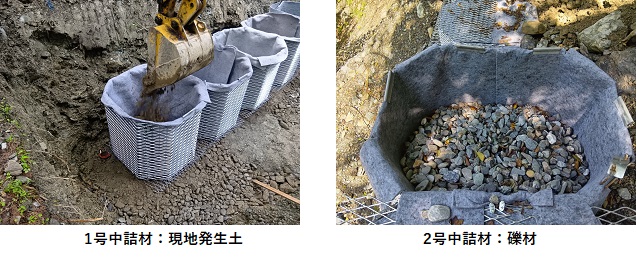

1号箇所は道路路肩復旧のため、中詰めに現地発生土砂を利用した構造とし、2号箇所は渓流を横過する土留工脇のため、流水等に対応できる礫を中詰めに使用した構造としました。

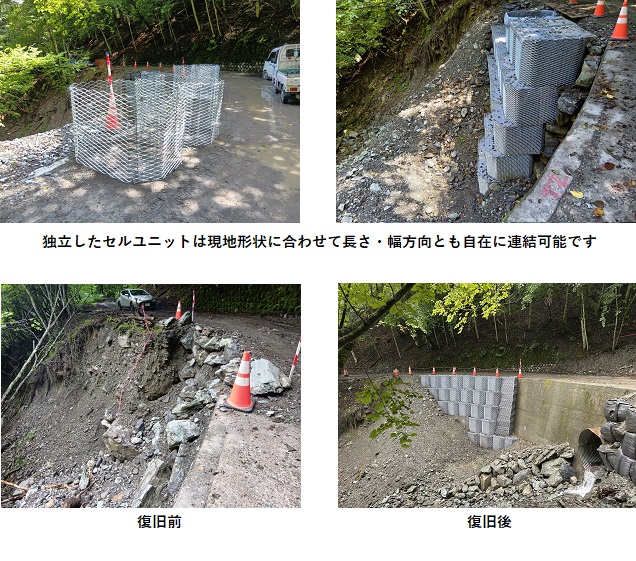

2号箇所では掘削開始後に巨大な転石が確認されましたが、これを撤去することなく上部に構築しても安定性が確保できるよう現地に合わせた形状で復旧することができました。多角形EXセル（かご構造）の特長を活かして、早期復旧が実現した良い事例となりました。

発注者	林野庁　中部森林管理局　南信森林管理署
工事名	菰立沢災害関連緊急治山工事
規　模	１号　高さH=2.0m、延長L=5.0m　（2段積） ２号　高さH=3.0～6.0m、延長L=7.0m　（6段積）
